hareketli-sensor-lamba-baglantisi
Hareketli sensor dedektorunu kullanarak evlerimizde ve isyerlerimizde bulunan lambalarimizi harekete bagli olarak otomatik yakmamizi saglayabiliriz. Hareketli sensor otomatik olarak kisilerin yada cisimlerin hareketini hissederek icersinde bulunan otomatik sistem sayesinde otomatik olarak anahtar gorevi saglayarak lambalarin yanmasini saglar ve ayarlanan sureye gore lambayi suresi dolduktan sonra otomatik sonderir ve bu sayede elektrik anahtarina basmadan lambamizi yakmis oluruz. Genellikle bu sistem ev onunde bulunan giris lambasinda yada apartmanlarda merdiven otomatigi devresi yerinede kullanilabilir. Ayrica otomatik lamba sistemi sayesinde gereksiz olan elektrik kullanimindan kacinmis oluruz ve elektrik kullanimindan tasarruf etmis oluruz. Hareketli sensorler cok cesitli markalara gore 5 ila 20m uzakliga gore hareketi hisseder ve otomatik lambalari yakar. Hareketli sensor lamba baglantisini asagida resimlerde gosterdigimiz gibi basit bir sekilde yapmamiz mumkundur. Hareketli sensor lamba guvenligini saglamak icin 1 adet hareketli sensor, 1 adet 10 A otomatik sigorta gereklidir ve sistemizimizin baglantisini yapabilmemiz icin kirmizi ve mavi renkli birde istersek lamba donusleri icin degisik bir renkte 1.5mm² capinda elektrik kablosu gereklidir.

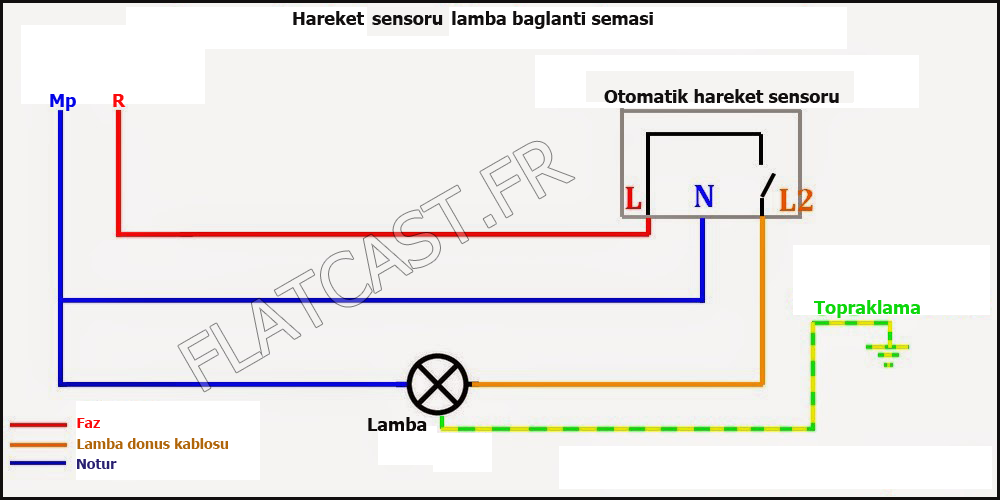

Hareketli sensor lamba baglanti semasi

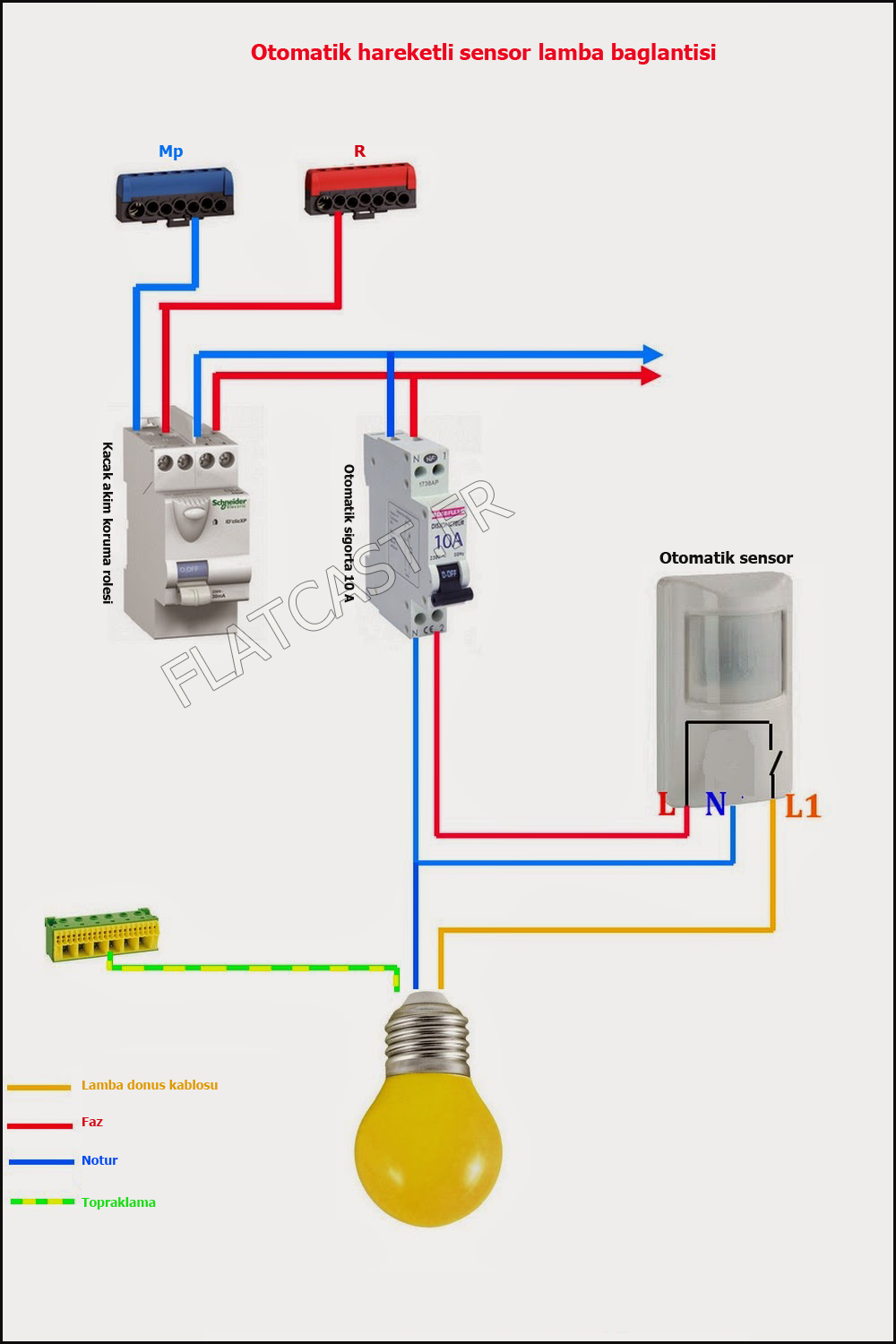

Asagida resimde gosterdigimiz gibi hareketli sensor lamba baglantisi gosteren semamizda baglanti seklimiz gosterilmistir.
Asagida resimlerde gosterdigimiz gibi hareketli sensor lamba baglantisini yapmak icin kacak akim koruma rolesini 10A olan otomatik sigortamiza bagliyoruz otomatik sigortadan cikan faz ucunu hareketli sensorun L girisine bagliyoruz. Sigortamizin notur cikisini ise hareketli sensorun N giris ucuna ve lambamizin notur cikisina bagliyoruz. Hareketli sensorumuzun L1 ucunu ise lambamizin diyer girisine bagliyoruz ve baglantimiz yapilmis oluyor. Sistemimizin calisma sekli hareketli sensor herhangi bir hareket hisettiginde icersinde bulunan L ve L1 kontagini otomatik olarak kapatir ve sigortadan gelen elektrik lambaya gider ve lamba yanar ayarlanan sure gectikten sonra kontaklar acilir ve lambamiz soner egerki sistemimizi bagladiktan sonra lambamiz devamli yaniyorsa hareketli sensor icersinde bulunan kontaklar bozuldugu icindir sansoru degistiriniz.
